공법개요
I형 강재 거더와 케이싱 콘크리트가 합성된 거더의 강재 상부플랜지에 보강강판을 설치하고 PS 강연선에 의한 긴장력 도입 후, 제작된 MPcom 거더를 하부구조물에 거치하기 전 제작장 바닥에서 보강강판을 제거함으로써 손실된 긴장력을 만회할 수 있도록 거더에 추가의 압축력을 도입시키는 공법
- 단면특성: 강재와 콘크리트를 합성시켜 단면강성 증대
→ 장지간 저형고 가능 - 구조특성: 강재 거더 상부플랜지에 보강강판 설치 및 PS 강연선 긴장 후 제거 → 추가 압축력 도입
- 적용성: 저형고, 장지간화, 거더 거치 후 2차 공정이 없어
→ 시공 간단, 안전성 및 경제성 확보
구조적 특징

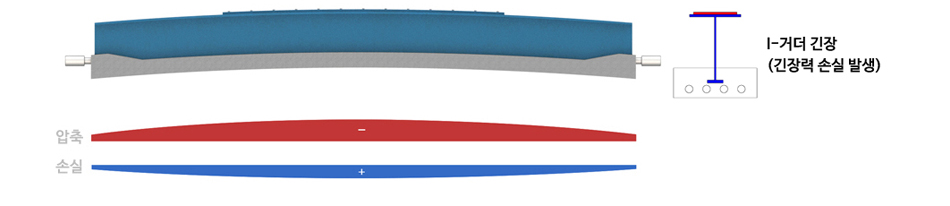

강연선 긴장

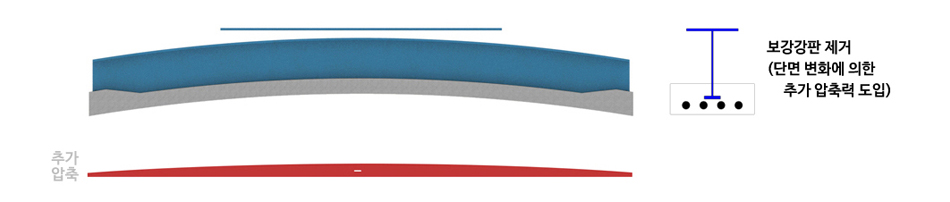

보강강판 제거
시공 순서
1

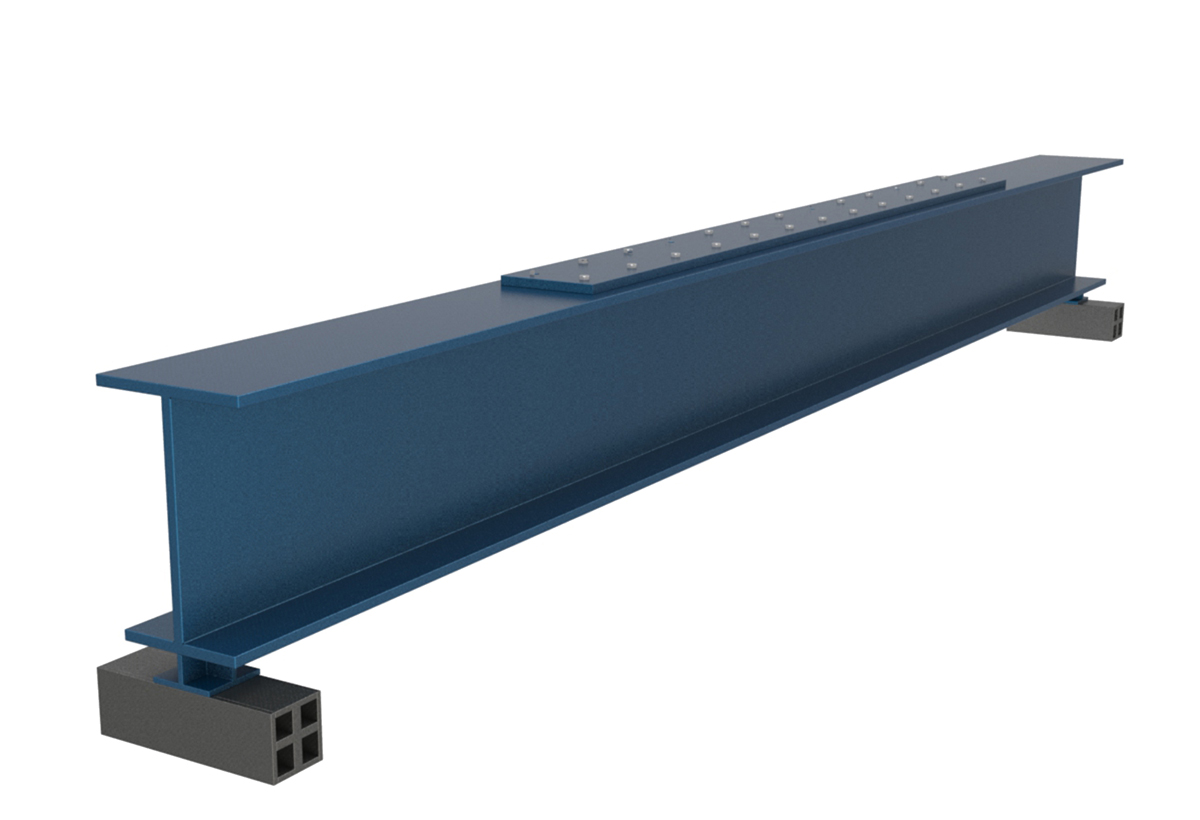

강재 거더 제작대 거치(거더 상부플랜지 위에 보강강판 설치)
2

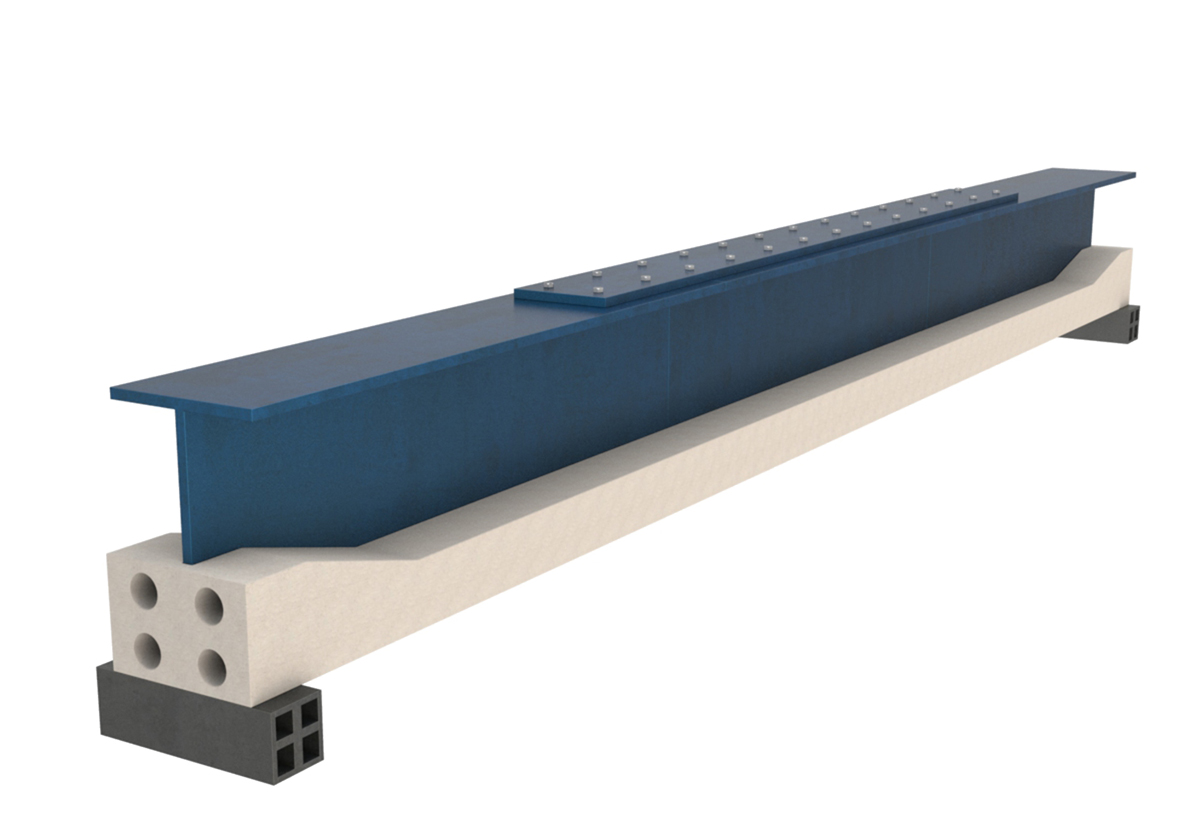

하부 케이싱 콘크리트 타설
3

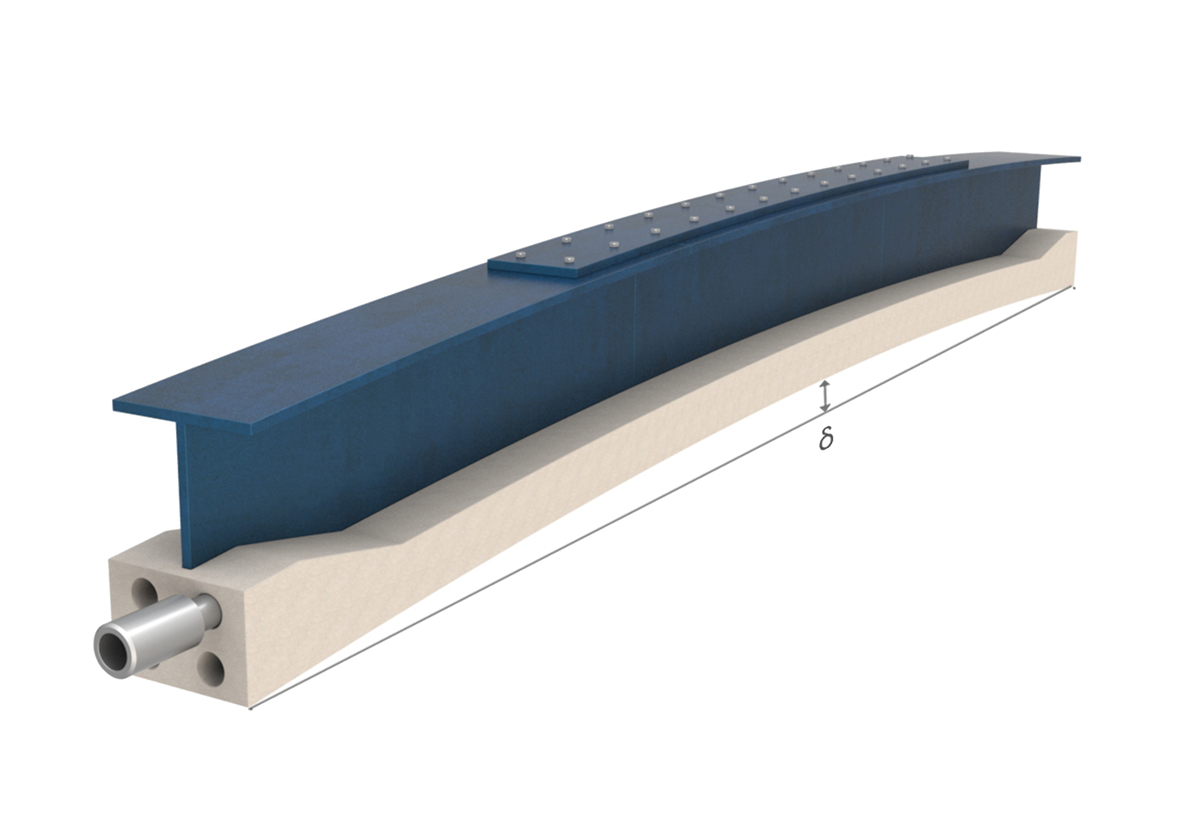

거더 긴장
4

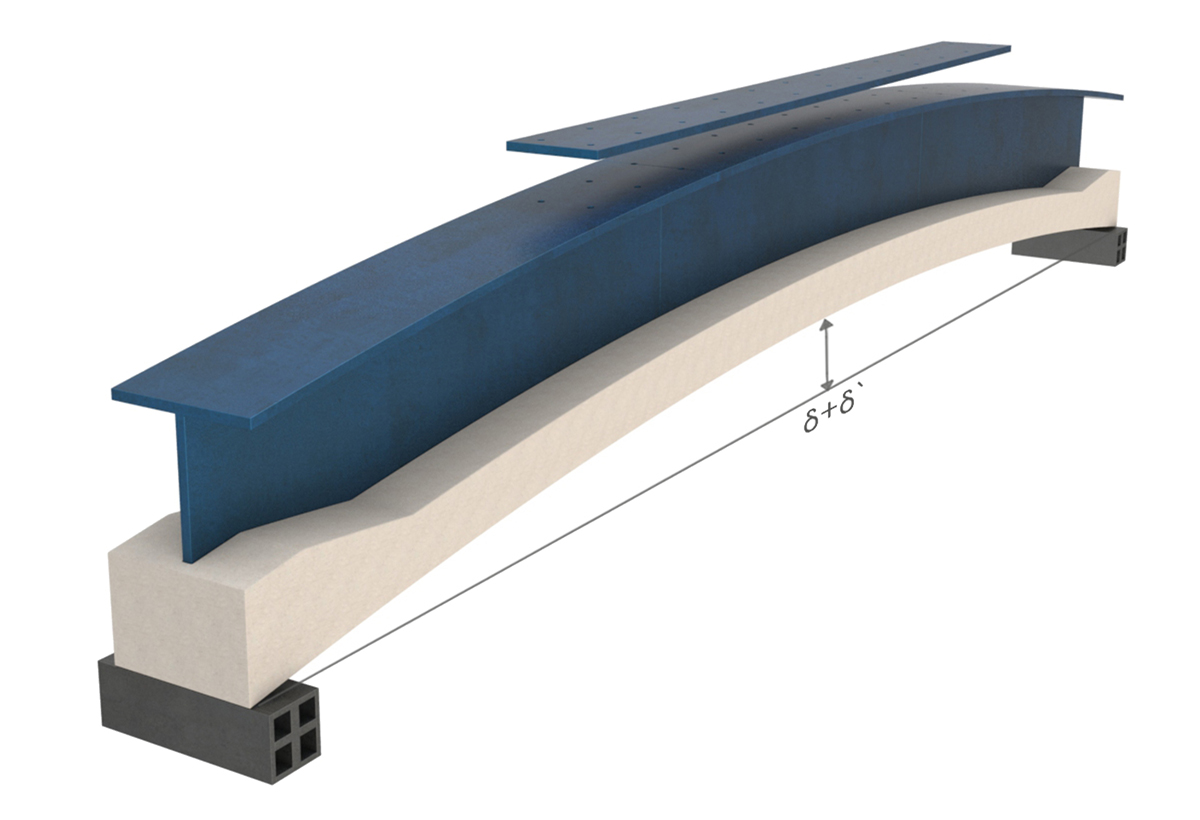

보강강판 제거(긴장시 발생하는 손실 만회
- 추가 압축력 도입)
표준 형고
| 교량 | 20m | 25m | 30m | 35m | 40m | 45m | 50m |
|---|---|---|---|---|---|---|---|
| MPcom거더교 | 0.8m ~ 1.0m |
0.9m ~ 1.1m |
1.1m ~ 1.3m |
1.2m ~ 1.4m |
1.4m ~ 1.6m |
1.7m ~ 1.9m |
1.9m ~ 2.1m |
| SMP거더교 | |||||||
| SMP라멘교 | 0.8m | 0.9m | 1.1m | 1.2m | 1.4m | 1.7m | 1.9m |
